| Beschreibung: |

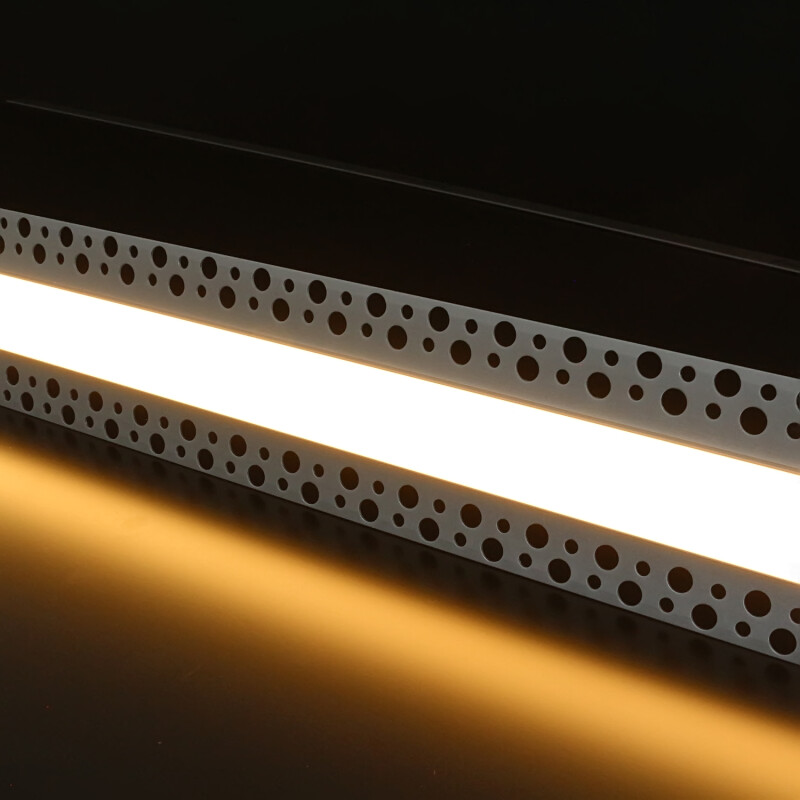

Beschreibung:Bei dieser LED-Einbauleiste "Plaster" handelt es sich um eine schmale LED-Einputzleuchte zur Verwendung im Trockenbau.
Die LED-Einbauleuchte wird eingesetzt, um sie in abgehängten Zwischendecken, hohlen Wänden oder gefrästen Nuten zu versenken. Nach dem Verputzen der Trockenbauwand ist nur noch die Profil-Abdeckung zu sehen. Das Profil besteht aus silber eloxiertem Aluminium. Die LEDs liegen nahe der Abdeckung, was einen großen Streuwinkel begünstigt.
Die abnehmbare Schutzabdeckung schützt die LEDs vor Staub und Feuchtigkeit und kann sehr einfach mit einem feuchten Tuch gereinigt werden. Im Bedarfsfall kann auch nach dem Verputzen die Abdeckung abgenommen werden, um den LED-Streifen auszutauschen. Die diffuse Abdeckung streut das Licht der LEDs und macht es weicher. Die Intensität der Lichtpunkte wird reduziert und schützen die Augen vor Blendung.Die LED-Einbauleiste "Plaster" integriert sich dezent in jede Wand oder Decke und bietet eine diskrete und wirkungsvolle Beleuchtung. Sie ist so gestaltet, dass es nahtlos in Trockenbauwände oder -decken eingefügt werden kann. Der schmale Aluminiumrahmen bleibt nahezu unsichtbar und verleiht dem Raum einen eleganten und edlen Eindruck. Ideal für die Umsetzung dekorativer Einbau-Lichtlinien und Lichtschlitze, die bündig mit der Wand- oder Deckenoberfläche abschließen. Dank der sehr geringen Einbautiefe kann die Einputz-LED-Leiste mit verschiedenen Gipskartonplattenstärken verwendet werden, was Ihnen zahlreiche kreative Möglichkeiten für Ihre individuellen Lichtideen bietet.
Highlights:
- stilvolles, silber eloxiertes Aluminium-Trockenbauprofil
- geeignet zum Einputzen in oder zwischen Gipskartonplatten
- besonders flache Einbautiefe
- kompatibel mit allen gängigen Gipskartonplatten bis 12,5 mm Stärke
- für direkte oder indirekte Beleuchtung an Wänden und Decken
- Abdeckung und Profil schützen vor Feuchtigkeit, Schmutz und Staub
- diffuse Abdeckung gewährleistet eine gleichmäßige Lichtverteilung und
- robustes und belastbares Aluminiumprofil
- schützt den LED-Streifen vor mechanischen Einflüssen
- passive Kühlung durch das Aluminiumprofil verlängert die Lebensdauer der LED-Streifen
- einfache Befestigung in der Unterputzmontage mit Schrauben oder Montagekleber
|
| Bausatz: |
Bausatz:
 Lange LED-Leisten sind sehr beliebt, lassen sich aber nur kostenintensiv und mit hohem Transportschadenrisiko per Spedition versenden. Mit unserem Trockenbau LED-Leisten Bausatz zur Selbstmontage haben wir eine Möglichkeit geschaffen, das Problem kostengünstig und elegant zu lösen. Wir liefern Ihnen die benötigten Komponenten als Selbstbausatz. Alle benötigten Teile werden auf die gewählte Länge angefertigt und passend in Einzelteilen als normales Paket an Sie geliefert. Mit etwas handwerklichem Geschick übernehmen Sie die Endmontage der Trockenbau LED-Leuchten am Einsatzort selbst. Der zeitliche Aufwand bis zum Endergebnis beläuft sich erfahrungsgemäß auf ca. 15min bis 1h. Er ist abhängig von der gewählten Gesamtlänge und der Geschicklichkeit des Monteurs.
|
| Inhalt: |
Inhalt:
Lieferumfang des Trockenbau LED-Leisten Selbstbau-SETs :4 Trockenbau LED-Profile in Summe nach Maß zugeschnitten entsprechend der Gesamtlänge 402cm
passende Menge Verbindungsmodule zum Verbinden der LED Trockenbau Profile
flexible, diffuse Schutzabdeckung in der bestellten Gesamtlänge am Stück ( bis max. 20m )
2 Endkappen mit oder ohne Kabeleinführung ( anhängig von der gewählten Kabelkonfiguration )
LED-Streifen nach Maß konfektioniert in der gewünschten Gesamtlänge und den ausgewählten Anschlusskabeln
|
| Selbstmontage: |
Die Montage der Komponenten zu einer anschlussfertigen Trockenbau LED-Leiste ist nicht schwer:
- Schaffen Sie in Wand, Mauer oder Boden den Ausschnitt für die Versenkung der Trockenbau LED Einbauleuchte.
- Setzen Sie die Profile mithilfe der Verbindungselemente auf die Gesamtlänge zusammen und verschrauben Sie die LED-Profile miteinander.
- Kleben Sie den LED-Streifen in das Trockenbau LED Profil.
- Verschließen Sie die Profilenden mit den Endkappen und drücken Sie die diffuse Abdeckung auf das LED Profil.
- Schließen Sie das Anschlusskabel an die Stromversorgung bzw. ggfs. an einen Dimmer / Controller an.
- Setzen Sie die fertig montierte LED-Einbauleuchte in den vorbereiteten Ausschnitt.
FERTIG!
Nutzen Sie auch diese detailliertere Montageanleitung.
|
| LEDs: |
LEDs:Diese sehr helle und energieeffiziente 230V LED-Leiste ist bestückt mit 120x 2835 Hochleistungs-SMD LEDs je Meter. Jede 2835 LED erzeugt bei 2700K ca. 14 Lumen. Bei 100cm beträgt die Leistung 16 Watt und leuchtet mit einen Lichtstrom von 1680 Lumen/m. Das sind 105 Lumen je Watt.Die LEDs haben einen deutlich besseren Farbwiedergabe-Index gegenüber Standard-LEDs. Die beleuchteten Bereiche oder Objekte wirken dadurch natürlicher, das Licht nicht künstlich. 2700K ( warmweiß ) ist ein gemütliches, beruhigendes Licht mit hohem Gelb- und Rotanteil. Es entspricht dem natürlichen Licht bei Sonnenuntergang und wird überwiegend im Wohn- und Schlafbereich sowie in Bereichen eingesetzt, die der Entspannung dienen sollen.
|
| Vorschlag: |
Sie möchten die LED-Leiste in einer anderen Länge bestellen?
Hier finden Sie eine Auswahl unserer preisgünstigen LED-Leisten Bausätzen ( Selbstbau SET ), die Sie in vielen Farben und verschiedensten Längen kaufen können.
|
| Anschluss: |
Anschluss:
 Die 230V LED-Leiste wird im mit einem 50cm langem Kabel ( 2x 0.75 mm² ) am Eingang der LED-Leiste geliefert. Optional können Sie auch andere Kabellängen bestellen. Die Kabelenden sind offen und nicht mit einem Netzstecker versehen. Die offenen Kabelenden werden vom Elektriker direkt über Klemmen oder andere Verbinder mit Ihrer 230V Hausspannung verbunden. Der Ausgang der LED-Leiste ist verschlossen und verfügt über kein Kabel.
Andere Anschlüsse können individuell vereinbart werden. Kontaktieren Sie uns. Gerne erstellen wir Ihnen dazu ein individuelles Angebot.
|
| Steuerung: |
Steuerung mit LED-Dimmer oder ControllerUm diese 230V LED-Leisten zu dimmen sowie ein- und ausschalten bieten wir Ihnen diesen hochwertigen 230V Triac LED-Dimmer an. Er kann in Standard-Unterputzdosen verbaut werden und über einen handelsübliche Tasterschalter bedient werden. Weiterhin lässt sich der 230V Dimmer mit passenden Funk-Fernbedienungen koppeln.Hier finden Sie passende Komplett-Sets ( 230V LED-Dimmer und Fernbedienung ).
Die Kompatibilität mit Dimmern anderer Hersteller können nicht garantieren und schließen daher die Gewähr dafür aus.
|
| Abmessung: |
|
| Plantine: |
|
| Anwendung: |
Anwendung:Diese 230V LED-Leisten beeinhalten LED-Streifen der Schutzart IP65. Sie sind für den Betrieb im Innen- und Außenbereich oder in Feuchträumen bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt. Der IP65 LED Streifen ist staubdicht und die Elektronik ist vollständig gegen Berührung geschützt.Im Außenbereich sind die LEDs vor allseitigem Spritzwasser geschützt. Die LED-Leiste darf jedoch nicht dauerhaft untergetaucht oder Unterwasser geraten. Stehendes Wasser auf der Oberfläche der LED-Leiste ist bauseits zu vermeiden.
Der Anschluss an das Stromnetz hat unter Berücksichtigung der gültigen VDE-Richtlinien und nur durch eine ausgebildete Elektrofachkraft zu erfolgen.
|
| Montage: |
Montage:Um die Einputzleuchte in einer Trockenbauplatte zu versenken, muss ein Ausschnitt geschaffen werden.
Der Ausschnitt muss eine Breite von 23mm und eine Länge X ( abhängig von der gewählten Länge ) aufweisen. Weiterhin sollten Sie ggfs. kleine Aussparungen für die Anschluss- oder Verbindungskabel vorsehen.
Sie benötigen eine freie Bautiefe von mindestens 12,5mm. Um die Flügel der Einbauleuchte auf der Trockenbauplatte zu befestigen, können Sie z.B. unter den Flügeln des Profils Silikon-Kleber aufbringen und auf die Platte aufkleben. Alternativ kann auch genagelt oder geschraubt werden. |
| technische Daten: |
technische Daten:
- Leuchtfarbe: warmweiß ( 2700 Kelvin )
- Anzahl und Bauform der LEDs: 120x 2835 LEDs
- Eingangsspannung: 220-240V AC
- Leistung: 16 Watt je Meter
- Powerfaktor: >0.9420
- Energieeffizienzklasse: F
- Lichtstärke: 1840 Lumen je Meter
- Farbwiedergabeindex (CRI): >82
- Abstrahlwinkel: 120°
- durchschnittliche Schaltzyklen: 15.000 Zyklen
- durchschnittliche Lebensdauer: 30.000 Stunden
- Anschluß: 50cm Anschlusskabel - 2adrig offen
- Teilung: alle 10cm ( 12 LEDs ) zwischen den Lötpads
- max. Länge bei einseitiger Stromzufuhr: 25m
- zulässige Umgebungstemperatur: -20°C bis +40°C
- Schutzart LED-Streifen: IP65
|
| Lieferumfang & Fertigung: |
Lieferumfang und Fertigungshinweis:Wir liefern die hier beschriebene Trockenbau LED-Leiste in der ausgewählten Länge als Selbstbausatz. Anschlusskabel, Endkappen, Verbindungsmodule und der LED-Streifen gehören zum Lieferumfang. Die Trockenbau LED-Leiste wird entsprechend Ihrer Auswahl in Einzelteilen zur Selbstmontage vor Ort geliefert. Die Fertigungstoleranz beträgt bei diesen LED-Leisten ± 0,2cm/m.Das LED-Leisten Bausatz SET ist nicht vorgefertigt und wird nach Bestelleingang individuell gemäß Ihrer Auswahl nach Maß von unseren Technikern präzise und sorgfältig in Deutschland produziert.
|
