| Highlights_3: |

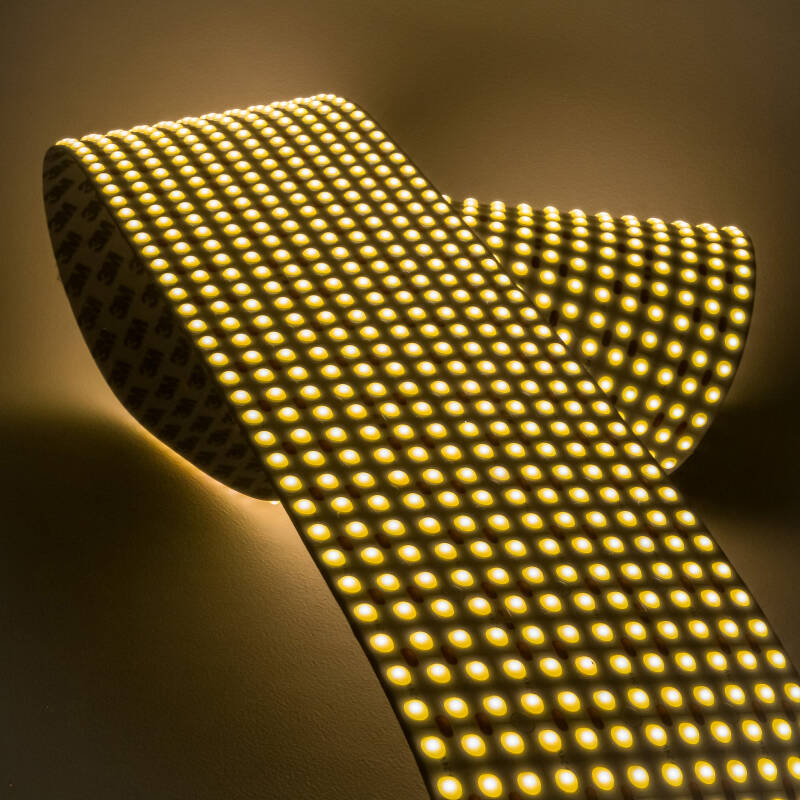

leuchtender 24V COB-LED-Sheet mit Diffusor und warmweißem Licht
24V COB-LED-Sheet ohne Licht mit Detailansicht der Platine

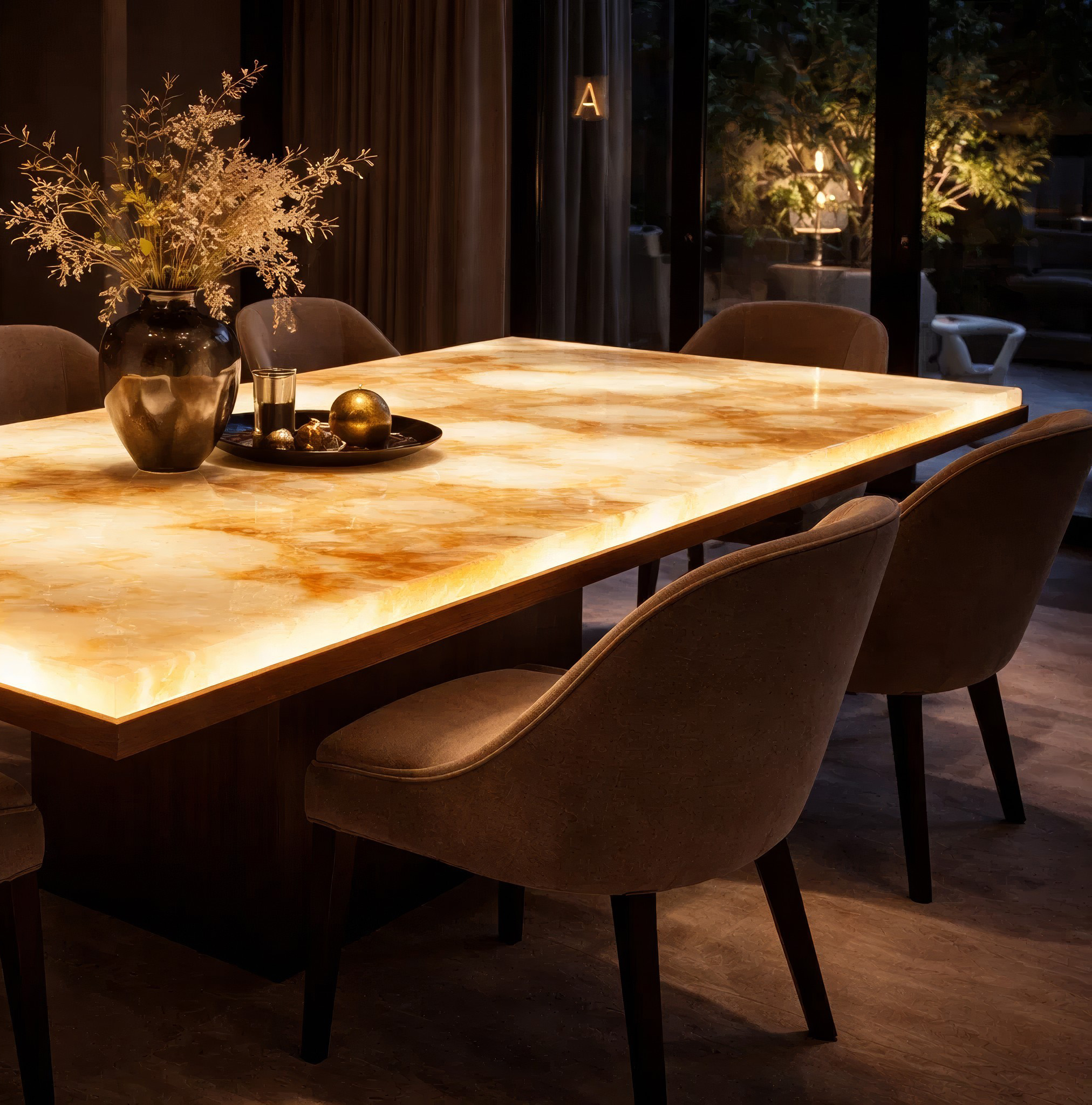

homogene Onyx-Tischplatte mit warmweißen 24V COB-LED-Sheets
|
| Systeminfos: |
Systeminformationen und weiterführende Kategorien
Passende Anwendungen und weiterführende Seiten zu diesem LED-Sheet: Dieses LED-Sheet Small-Cut in Warmweiß eignet sich besonders für Flächen mit Konturen, Aussparungen und individueller Geometrie bei warmer, hochwertiger Lichtwirkung. Passende Einsatzbereiche und Ergänzungen finden Sie hier:
|
| Dimmer_3: |
Sind die LED-Sheets dimmbar?
Ja. Einfarbige LED-Sheets lassen sich mit einem passenden 1-Kanal-LED-Dimmer (PWM) steuern. Je nach Anwendung stehen klassische Hand- und Wandbedienungen oder moderne Wi-Fi/2,4-GHz-Lösungen mit App-Steuerung zur Verfügung. Nachfolgend finden Sie eine Auswahl vollständig kompatibler Dimmer-Sets.
Dimmer + Funk-Fernbedienung für bis zu 4 Zonen
abnehmbare Fernbedienung in schwarz oder weiß und LED-Dimmer
Schlanke 4-Zonen Fernbedienung inkl. Wandhalterung
Wi-Fi-Dimmer – App-Steuerung für iOS & Android
Weitere 1-Kanal-Dimmer, Fernbedienungen und Zubehör finden Sie in unserer Dimmer-Übersicht.
|
| Netzteil_3: |
Passende 24V Netzteile für diese LED-Sheets
Für den Betrieb dieser LED-Sheets ist eine Betriebsspannung von 24V DC erforderlich. Damit Sie die optimale Leistung und eine lange Lebensdauer Ihrer Beleuchtung erzielen, sollte das Netzteil passend zur Gesamtlänge gewählt werden.
Wichtige Installationshinweise:
-
Einspeisung: Die LED-Sheets lassen sich bis zu einer Länge von 8 m in Reihe betreiben. Bei längeren Installationen ist eine parallele Einspeisung erforderlich, um Helligkeitsverluste durch Spannungsabfall zu vermeiden.
-
Leistungsreserve: Wir kalkulieren hier bereits eine Sicherheitsreserve ein. Dies schont die Elektronik und garantiert den stabilen Betrieb Ihrer maßgefertigten Lichtlösung.
Die Leistungsaufnahme beträgt ca. 10 Watt pro Meter bei 12cm Breite. Basierend darauf empfehlen wir:
Empfohlen für bis zu 3,2 m Gesamtlänge
Empfohlen für bis zu 6,5 m Gesamtlänge
Empfohlen für bis zu 9 m Gesamtlänge
Ab 8 m: Parallelschaltung oder Mehrfacheinspeisung erforderlich
Empfohlen für bis zu 27 m Gesamtlänge
Ab 8 m: Parallelschaltung oder Mehrfacheinspeisung erforderlich
|
| technische Daten_3: |
technische Daten des LED-Sheets
Eingangsspannung:
24 V DC
Leistung:
10,09 Watt je Meter
Lichtstrom der LEDs:
761,62 Lumen je Meter
Effizienz:
75,46 Lumen je Watt
Anzahl und Art der LEDs:
1200 COB LEDs je Meter
Farbtemperatur:
2737 K (warmweiß)
Farbwiedergabeindex (CRI) :
93,4 Ra
Abstrahlwinkel der LEDs:
150°
Teilung:
alle 2 cm und 3 cm an den Schnittmarkern
Abmessungen:
Länge nach Auswahl, Breite 1200 mm, Höhe 1,3mm
zulässige Umgebungstemperatur bei Betrieb:
-20°C bis +40°C
Schutzklasse:
IP20 (für Innenbereiche)
max. Länge bei einseitiger Stromzufuhr:
8 Meter
Anschlussbelegung:
2-polig (+ / -)
|
| Anschuss_3: |
Anschluss des LED-Sheets
Anschluss & Kabelkonfigurationen (der Konfigurator erscheint automatisch nach Auswahl der Maße/Länge)
Für jedes COB LED Flex Sheet können Sie festlegen, welche Anschlussvariante wir am Eingang vormontieren. Die Anschlüsse werden fachgerecht verlötet, mit klar erkennbarer Polung (+/−) und mechanisch sauber ausgeführt.
Wichtig: Das Eingangskabel benötigen Sie, um die LED-Folie an ein 24V-Netzteil oder einen Dimmer anzuschließen.
Anschluss am Eingang (Zuleitung zum 24V Netzteil oder Dimmer)
Bitte wählen Sie genau eine Komponente.
-
15 cm Anschlusskabel mit DC-Buchse 5.5/2.5 – angelötet an den Eingang
Anwenderfreundliches, verriegelbares Stecksystem für schnelle und sichere Verbindung. Empfehlung: Plug-and-Play, wenn Ihr Netzteil/Controller mit DC-Stecker arbeitet.
-
Flachkabel als Meterware mit offenen Kabelenden – angelötet an den Eingang
Ideal für den Anschluss an Netzteile oder Dimmer mit Schraub- oder Federklemmen. Kabellänge frei wählbar (Abrechnung pro 1 m; bitte gewünschte Länge in Metern angeben). Empfehlung: Bei größerer Entfernung zwischen Flex Sheet und Vorschaltgerät oder verdeckter Kabelführung.
-
Kein Anschlusskabel – Löten erforderlich
Sie löten selbst. Nur für erfahrene Anwender! Empfehlung: Wenn Sie eine eigene Verkabelung/Stecksysteme nutzen oder sehr kompakt bauen.
Schnellverbinder / Zwischenanschlüsse (fertigungsabhängig)
Damit sich Flächen modular und servicefreundlich aufbauen lassen, werden unsere Flex Sheets – sofern technisch sinnvoll – häufig mit vorkonfektionierten Schnellverbindern ausgestattet.
-
Standard: Schnellverbinder in der Regel im Abstand von ca. 50 cm vormontiert/angelötet (je nach gewählter Ausführung und Maß).
-
Kleine Flächen: Bei sehr kurzen Zuschnitten bzw. kleinen Flächen kann die Fertigung ohne Schnellverbinder erfolgen.
-
Wunschfertigung: Sie erhalten Ihre Maßanfertigung in allen technisch möglichen Varianten – gerne auch mit oder ohne vorkonfektionierte Anschlüsse.
Hinweise: Halten Sie Zuleitungen so kurz wie möglich und so lang wie erforderlich. Achten Sie auf ausreichenden Leiterquerschnitt sowie die korrekte Polung (+/−). Bei Sonderwünschen (z. B. alternative Stecksysteme, beidseitige Einspeisung, spezielle Kabelführung) sind abweichende Lösungen nach Rücksprache möglich.
|
| Montagehinweise_3: |
Montage- und Sicherheitshinweise für 24V LED-Sheets
Montageanleitung und Sicherheitshinweise
Gültig für:
-
LED-Flächenlicht auf Rolle 24V – COB LED-Folie ONE flexibel | Flex LED-Sheet
-
COB LED Backlight/Backlit Module 24V Rolle flexibel (Small-Cut)
Der einzige Unterschied zwischen den Varianten: das Rastermaß / die minimale Schneideeinheit (siehe Abschnitt „Zuschnitt“).
Wichtig vor dem Aufkleben: Flex Sheet vollständig prüfen
Bitte unbedingt beachten: Prüfen Sie die LED-Folie vor dem Aufkleben und vor dem endgültigen Einbau (Diffusor/Abdeckung) vollständig.
-
Optische Prüfung: Keine Knicke, Risse, Druckstellen, beschädigte Leiterbahnen, abgelöste Bauteile.
-
Elektrische Prüfung: Kurz-Test an 24V (korrekte Polung), gleichmäßiges Leuchten über die gesamte Länge.
-
Prüfung der Klebefläche: Schutzfolie der Klebefläche erst entfernen, wenn Maß und Position final stimmen.
Hinweis Reklamation: Nach dem Aufkleben/Einbau können Schäden, die bei der Montage entstehen (z. B. Knick, Einriss, Abriss an Anschluss/Leiterbahn), nicht als Vorschaden reklamiert werden.
Sicherheitshinweise
-
Spannung: Betrieb mit 24V DC (Schutzkleinspannung). Trotzdem können hohe Ströme auftreten – Kurzschlüsse vermeiden.
-
Arbeiten nur spannungsfrei: Netzteil vom 230V-Netz trennen, bevor Sie schneiden, stecken, verschrauben oder verkleben.
-
230V-Seite nur vom Fachmann: Anschluss/Installation der Netzteil-Primärseite (230V) nur durch qualifiziertes Fachpersonal.
-
Polung beachten: Plus an Plus, Minus an Minus (typisch: Rot = +, Schwarz = -).
-
IP20: Nur für trockene Innenräume. Nicht spritzwasserfest, nicht im Außenbereich.
-
Keine aggressiven Stoffe: Keine säure- oder laugenhaltigen Stoffe/Reiniger am Produkt verwenden.
-
Leitung beschädigt? Keine Provisorien. Austausch nur durch Hersteller/Service bzw. autorisierte Fachkraft.
-
Netzteil-Reserve: Empfehlung: Netzteil im Dauerbetrieb nur bis ca. 80% auslasten (ca. 20% Reserve).
-
AC-Klemmen nicht berühren: Auf der 230V-Seite besteht Lebensgefahr.
Temperatur und Untergrund
-
Wärmeentwicklung: Die Sheets werden im Normalbetrieb nicht heiß (kühl bis leicht temperiert). Das Netzteil kann warm werden – immer mit ausreichender Belüftung montieren.
-
Montageflächen: Die Sheets können auch auf Holz oder Kunststoff montiert werden. Wichtig: Oberfläche sauber, staubfrei, tragfähig und trocken.
Planung: Homogene Fläche, Diffusor-Abstand, Einspeisung, Netzteil
1) Diffusor-Abstand (für gleichmäßiges Flächenlicht)
Empfehlung: Abstand zwischen Sheet und Diffusor je nach Diffusor-Qualität 0,5 cm bis 3 cm.
Praxis-Tipp: Vor Serienmontage immer ein Teststück prüfen (Hotspots/Schattierungen), dann Abstand final festlegen.
2) Länge und Einspeisung
-
Nach Maß bis 800 cm: Entspricht typischerweise bis 8 m pro Einspeisung am Ende.
-
Spannungsabfall vermeiden: Zuleitungen kurz halten oder Querschnitt erhöhen (sonst Helligkeitsabfall).
-
Mehrpunkt-Einspeisung: Bei sehr großen Flächen kann zusätzliche Einspeisung die Gleichmäßigkeit verbessern.
3) Netzteil richtig dimensionieren
-
Gesamtleistung berechnen: Länge (m) × Leistung (W/m) = Gesamt-Watt.
-
Reserve einplanen: Netzteil so wählen, dass die Dauerlast bei ca. max. 80% liegt (ca. 20% Reserve).
-
Dimmen: Falls dimmbar gewünscht: 24V PWM-Dimmer auf der DC-Seite (zwischen Netzteil und Sheet) verwenden.
Benötigtes Material und Werkzeug
-
24V DC Netzteil (passend dimensioniert, mit Reserve)
-
Schere (für Zuschnitt an Markierungen)
-
Maßband / Lineal + Marker
-
Reiniger + fusselfreies Tuch (für geeignete Oberflächen)
-
Optional: PWM-Dimmer, Klemmen, Schrumpfschlauch, Kabelbinder
-
Optional Schraubmontage: passende Schrauben (z. B. KA3×10) + Schraubendreher
Montage Schritt für Schritt
A) Vorbereitung
-
Strom AUS: Netzteil vollständig vom 230V-Netz trennen.
-
Montagefläche vorbereiten: Fläche reinigen (staubfrei, fettfrei, trocken). Bei rohem Holz ggf. Oberfläche glätten/versiegeln, damit Staub nicht die Klebekraft mindert.
-
Position planen: Sheet-Verlauf, Kabelführung, Netzteilposition, Diffusor-Abstand (0,5–3 cm) berücksichtigen.
Zuschnitt (Rastermaße ONE vs. Small-Cut)
Wichtig: Schneiden Sie ausschließlich an den vorgesehenen Schnitt-/Scheren-Markierungen.
| Variante |
Minimale Schneideeinheit / Rastermaß |
Hinweis |
| ONE (Standard) |
10 mm × 120 mm |
Vertikal schneidbar (an Markierungen) |
| Small-Cut |
20 mm × 30 mm |
Feineres Raster für flexible Flächenaufteilung |
Sauberer Schnitt: Gerade schneiden, nicht reißen – so bleiben Leiterbahnen und Kontaktbereiche intakt.
C) Befestigung (Kleben mit 3M)
-
Trocken anlegen: Sheet einmal ohne Entfernen der Schutzfolie positionieren und Ausrichtung prüfen.
-
Schutzfolie stückweise abziehen: Nicht komplett auf einmal abziehen – so vermeiden Sie schiefe Montage.
-
Anpressen: Gleichmäßig fest andrücken (insbesondere an Kanten/Übergängen).
D) Befestigung (Schraubmontage – optional)
- Schrauben nur dort setzen, wo Montagepunkte/Bohrungen vorgesehen sind.
-
Nicht überdrehen: Zu festes Anziehen kann das flexible Material beschädigen.
- Typische Schraubgröße je nach Ausführung: z. B. KA3×10.
E) Elektrischer Anschluss (24V DC)
-
Polung prüfen: „+“ an „+“, „-“ an „-“. Häufig: Rot = Plus, Schwarz = Minus.
-
Verbinder/Klemmen: Vollständig einrasten lassen (Wackelkontakt = Flackern).
-
230V erst zuletzt: Erst DC-seitig verbinden, dann Netzteil an 230V anschließen.
-
Kabelführung: Kabel so verlegen, dass keine Zugkräfte am Sheet/Verbinder entstehen.
Biegeradius und Handhabung
-
Nicht knicken: Keine scharfen Knicke – insbesondere nicht direkt an LED-/Kontaktbereichen.
-
Nicht verdrehen: Das Sheet nicht torsionieren/verknoten.
-
Mindest-Biegeradius: Nicht unter einen Biegedurchmesser von ca. 6 cm gehen (lieber großzügiger).
-
Kanten prüfen: Scharfe Kanten vermeiden, ggf. entgraten.
Inbetriebnahme und Funktionstest
-
Vor dem Schließen: Vor finaler Diffusor-/Abdeckmontage vollständig testen (Lichtbild, Gleichmäßigkeit, keine Flackerstellen).
-
230V einschalten: Netzteil an 230V anschließen (Fachinstallation beachten), dann einschalten.
-
Feintuning: Diffusor-Abstand (0,5–3 cm) ggf. anpassen, bis die Fläche homogen ist.
Fehlerbilder und Lösungen (Troubleshooting)
Aufklappen: Häufige Probleme
1) Alles aus (keine Funktion)
- Keine Versorgungsspannung → Netzteil/230V-Zuleitung prüfen.
- Kurzschluss/Unterbrechung → Verkabelung prüfen, Problem beheben, dann erneut einschalten.
- Polung vertauscht (+/-) → korrekt anschließen.
2) Teilbereiche aus
- Kontakt-/Verbinderproblem → Verbindung prüfen, neu stecken/klemmen.
- Falscher Anschluss eines Abschnitts → Polung und Verbindung prüfen.
3) Helligkeit ungleichmäßig / zu dunkel
- Netzteil überlastet → stärkeres Netzteil nutzen (Reserve einplanen).
- Spannungsabfall durch lange/zu dünne Kabel → Kabel kürzer oder Querschnitt erhöhen.
- Zu viele Meter an einer Einspeisung → in Abschnitte aufteilen/mehrpunkt einspeisen.
4) Flackern
- Wackelkontakt → Verbindung prüfen, sauber fixieren.
- Ungeeigneter Schalter/Dimmer → kompatibles 24V-PWM-System verwenden.
Hinweis: Diese Anleitung ist für die sichere Montage und Inbetriebnahme eines 24V Flex Sheet Systems gedacht.
Technische Grundregeln (z. B. 24V DC, IP20, max. 8 m pro Einspeisung, 3M-/Schraubmontage, Polung, Netzteil-Reserve, Biegeradius) basieren auf den jeweiligen Produktspezifikationen.
|
| Fertigung & Lieferung_3: |
Lieferumfang und Fertigungshinweise
Lieferumfang
Sie erhalten Ihr hochwertiges COB LED Flex Sheet (LED-Flächenlicht / Backlight-Modul) als präzise Maßanfertigung in der von Ihnen konfigurierten Wunschlänge bzw. im gewählten Zuschnitt. Je nach Auswahl wird Ihr Flex Sheet in unserer deutschen Manufaktur vorkonfektioniert und für die direkte Inbetriebnahme vorbereitet.
-
1x Flex LED-Sheet als Maßanfertigung (Zuschnitt in allen technisch möglichen Varianten)
-
Anschluss nach Wunsch: wahlweise mit Anschlusskabel (fachgerecht verlötet und vorkonfektioniert) oder ohne Kabel zur Eigenkonfektion (zum Selbstlöten)
-
Schnellverbinder: in der Regel im Abstand von ca. 50 cm vormontiert/angelötet; bei kleinen Flächen bzw. sehr kurzen Zuschnitten kann die Ausführung ohne Schnellverbinder erfolgen
Vor dem Versand durchläuft jedes Flex Sheet eine strenge Qualitäts- und Funktionsprüfung, um eine sofortige Inbetriebnahme und hohe Betriebssicherheit zu gewährleisten. Die fertigungsbedingte Längentoleranz beträgt ± 0,2 cm.
Individuelle Fertigung nach Maß
Dieses Flex LED-Sheet wird nicht als standardisierte Lagerware geführt. Die Produktion erfolgt als individuelle Einzelfertigung durch unsere spezialisierten Fachkräfte in Deutschland unmittelbar nach Eingang Ihrer Bestellung. Hierbei wird das LED-Sheet exakt auf das gewünschte Maß zugeschnitten und gemäß Ihrer gewählten Anschluss- und Konfektionsvariante finalisiert.
Bitte beachten Sie, dass die verfügbaren Längen-/Zuschnittschritte durch die technisch bedingte Segmentierung (Teilungsmaß / Rastermaß) der Platine vorgegeben sind. Wir fertigen Ihre Bestellung im nächstmöglichen technisch zulässigen Schritt – die oben genannte Fertigungstoleranz bleibt hiervon unberührt. Da es sich um eine kundenspezifische Sonderanfertigung handelt, gelten für diesen Artikel die gesonderten Bestimmungen unserer Widerrufsbelehrung.
|
