| Beschreibung: |

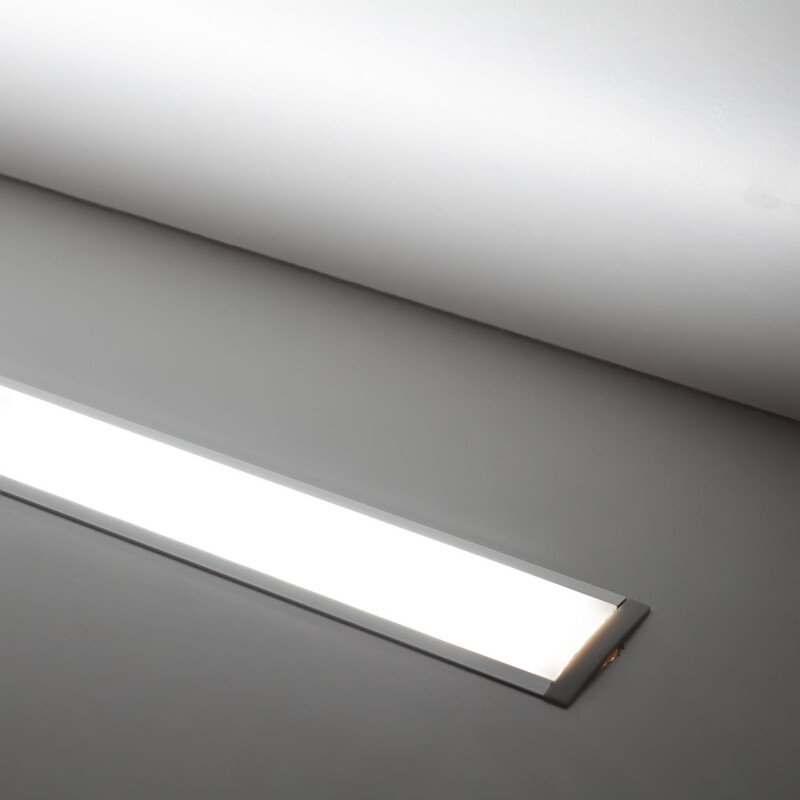

Beschreibung:Bei diesem Modell handelt es sich um ein flaches Einbauprofil mit diffuser Abdeckung. Die LED-Leiste hat eine sehr geringe Einbautiefe.
Das Profil wird verwendet, um es in abgehängten Zwischendecken, hohlen Wänden oder gefrästen Nuten zu versenken. Nach dem Einbau ist nur noch die Profil-Abdeckung, die Flügel der Profile und der Endkappen zu sehen.
Hier können auch mehrreihige bzw. Hochleistungs-LED-Streifen eingesetzt werden. Die Wärmeabfuhr ist hier aufgrund der größeren Oberfläche besser als bei schmalen Profilen.
Das Profil besteht aus silber eloxiertem Aluminium. Die LEDs liegen nahe der Abdeckung, was einen großen Streuwinkel begünstigt.
Die Abdeckung schützt die LEDs vor Staub und Feuchtigkeit und kann sehr einfach mit einem feuchten Tuch gereinigt werden. Die diffuse Abdeckung streut das Licht der LEDs und macht es weicher. Die Intensität der Lichtpunkte wird reduziert und schützen die Augen vor Blendung. |
| LEDs: |
LEDs:Diese sehr helle LED-Leiste ist bestückt mit 140x tageslichtweißen 5630 Hochleistungs-SMD LEDs/m. Je 5630 LED wird bei 6500 Kelvin eine Lichtmenge von ca. 22,38 Lumen erzeugt. Bei 100cm beträgt die Leistung 29 Watt und leuchtet mit einen Lichtstrom von 3133 Lumen/m. Das sind 108,03lm/W.Wir bestücken die LED-Leisten mit hochwertigen CRI90+ LEDs. Diese LEDs haben einen deutlich besseren Farbwiedergabe-Index gegenüber Standard-LEDs. Die beleuchteten Bereiche oder Objekte wirken dadurch natürlicher, das Licht nicht künstlich.
6000 Kelvin ist ein weißes und frisches Licht. Es entspricht dem natürlichen Tageslicht am Mittag und wird oft in Produktionsbereichen, Praxen, Werkstätten oder Ladengeschäften eingesetzt. Auch zum konzentrierten Arbeiten am PC oder zum Lesen empfehlen wir diese Farbtemperatur.
Damit die LEDs gleichmäßig mit Strom versorgt werden, ist ein guter Querschnitt der Leiterbahn ein entscheidender Faktor für die Lebensdauer der LEDs. Außerdem ermöglicht ein großer Querschnitt größere Längen ohne erneute Stromzufuhr. Wir haben uns hier für den größtmöglichen Querschnitt für flexible Leiterbahnen (3 Oz) entschieden.
|
| Anschluss: |
Anschluss:
 Wir bieten Ihnen verschiedene Kabelkonfigurationen zur Auswahl an. Bitte wählen Sie die für Sie am besten geeignete Konfiguration entsprechend Ihren Anforderungen aus. Für eine einfache und schnelle Montage empfehlen wir Ihnen die verriegelbaren Steckverbinder. Am Eingangskabel mir dieser DC-Buchse kann ein Netzteil mit DC-Stecker 5.5/2.5 direkt angeschlossen werden.
Andere Anschlüsse oder Kabellängen sind möglich. Kontaktieren Sie uns. Gerne erstellen wir Ihnen dazu ein individuelles Angebot.
|
| Netzteil: |
Auswahl des richtigen Netzteils:Zum Betrieb dieser LED-Leisten benötigen Sie eine Spannung von 24V DC. Ein passendes 24V DC Netzteil kann bei uns separat erworben werden.
Die LED-Leisten sind bis zu einer Gesamtlänge von 5 Meter in Reihe hintereinander schaltbar. Für längere Strecken müssen Sie mehrere Stränge parallel an ein Netzteil mit entsprechender Leistung anschließen. Auch an LED-Dimmer mit Schraubanschluss können LED-Streifen parallel angeklemmt werden.
Diese LED-Leisten haben eine Leistung von 30 Watt je Meter. Wir empfehlen daher folgende Netzteile: Netzteil 24VDC 1.5A 36Watt ausreichend bis 120cm Gesamtlänge
 Netzteil 24VDC 3A 72Watt ausreichend bis 2 Meter Gesamtlänge
 Netzteil 24VDC 6A 120Watt ausreichend bis 4 Meter Gesamtlänge
 Netzteil 24VDC 12.5A 300Watt ausreichend bis 10 Meter Gesamtlänge
Weitere 24V DC Netzteile finden Sie hier .
|
| Steuerung: |
Steuerung mit LED-Dimmer oder ControllerAlle unsere einfarbigen LED-Leisten sind dimmbar. Wir bieten Ihnen in unserem Shop eine große Auswahl hochwertiger LED-Dimmer an.Hier finden Sie passende Dimmer-Sets mit Fernbedienung .
Wenn Sie eine Bedienung über Ihr Smartphone per App bevorzugen, empfehlen wir Ihnen unseren All in One Wifi 2.4 GHz 5in1 Multifunktions LED-Controller / Dimmer.
|
| Abmessung: |
|
| Plantine: |
|
| Anwendung: |
Anwendung:Verwenden Sie bitte ausschließlich stabilisierte DC Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt. |
| Montage: |
Montage:Um die Profile zu versenken, muss ein Ausschnitt geschaffen werden.
Der Ausschnitt muss eine Breite von 23,8mm und eine Länge X ( abhängig von der gewählten Länge der LED-Leiste ) aufweisen. Weiterhin sollten Sie ggfs. kleine Aussparungen für die Anschluss- oder Verbindungskabel vorsehen.
Sie benötigen für die Einbauleuchte eine freie Bautiefe von mindestens 15,0mm.Um die Einbauprofile zu befestigen, können Sie unter den Flügeln des Profils Silikon-Kleber aufbringen und das Einbauprofil in den Ausschnitt einkleben. Wenn es bauseitig möglich ist, können Sie auch Halterungen zur Befestigung einsetzen.
|
| technische Daten: |
technische Daten:
- Eingangsspannung: DC24V
- Leistung: 29 Watt je Meter
- Lichtstrom der LEDs: 3133 lm/m
- Effizienz: 108 lm/W
- Anzahl der LEDs: 140x 5630 LEDs je Meter
- Farbtemperatur: 6473K ( tageslichtweiß )
- Farbwiedergabeindex ( CRI ) : 92,4 Ra
- Abstrahlwinkel der LEDs: 120°
- Anschluss: 2p ( - + )
- Teilung: alle 10cm ( 7 LEDs ) zwischen den Lötpads
- Abmessungen: Länge nach Auswahl, Breite 16mm, Höhe 1,5mm
|
| Lieferumfang & Fertigung: |
Lieferumfang und Fertigungshinweis:Wir liefern die hier beschriebene LED-Leiste mit den gewählten LEDs in der ausgewählten Länge.
Anschlusskabel sowie Endkappen gehören zum Lieferumfang. Die LED-Leiste wird entsprechend Ihrer Auswahl anschlussfertig montiert geliefert. Die Fertigungstoleranz beträgt bei diesen LED-Leisten ± 0,5cm.Die LED-Leiste ist nicht vorgefertigt und wird nach Bestelleingang individuell gemäß Ihrer Auswahl von unseren Technikern präzise und sorgfältig in Deutschland produziert.
|
