Für welche LED-Systeme ist der Dimmer geeignet?

Der Dimmer ist für einfarbige 24V Konstantspannungs-LEDs mit gemeinsamer Anode (+) ausgelegt, z. B. LED-Leisten und LED-Streifen.

Wo wird der Dimmer im Stromkreis montiert?

Der Dimmer wird auf der Niedervoltseite zwischen Netzteil (24V DC) und LED-Last montiert. Die 230V-Seite bleibt davon unberührt.

Kann ich den Dimmer mit einer Funk-Fernbedienung steuern?

Nein. Der Dimmer ist ein rein manueller Regler mit Drehknopf und unterstützt keine Funk- oder App-Steuerung.

Wie dimensioniere ich das Netzteil für diesen Dimmer?

Die Leistung des Netzteils muss zur Gesamtleistung der angeschlossenen 24V LED-Last passen. Orientierungswerte und ein Netzteilvorschlag sind im Artikel hinterlegt.

Was kann die Ursache für Flackern beim Dimmen sein?

Typische Ursachen sind Unterdimensionierung des Netzteils, zu lange Zuleitungen oder unzureichender Leitungsquerschnitt. In diesen Fällen sollten Netzteil, Verkabelung und Anschlussstellen geprüft werden.

Cookiename	Beispielinhalt	Ablaufzeit
_ga_*	deleted	730 Tage
_ga	GA1.1.8643343795.1726666186	730 Tage

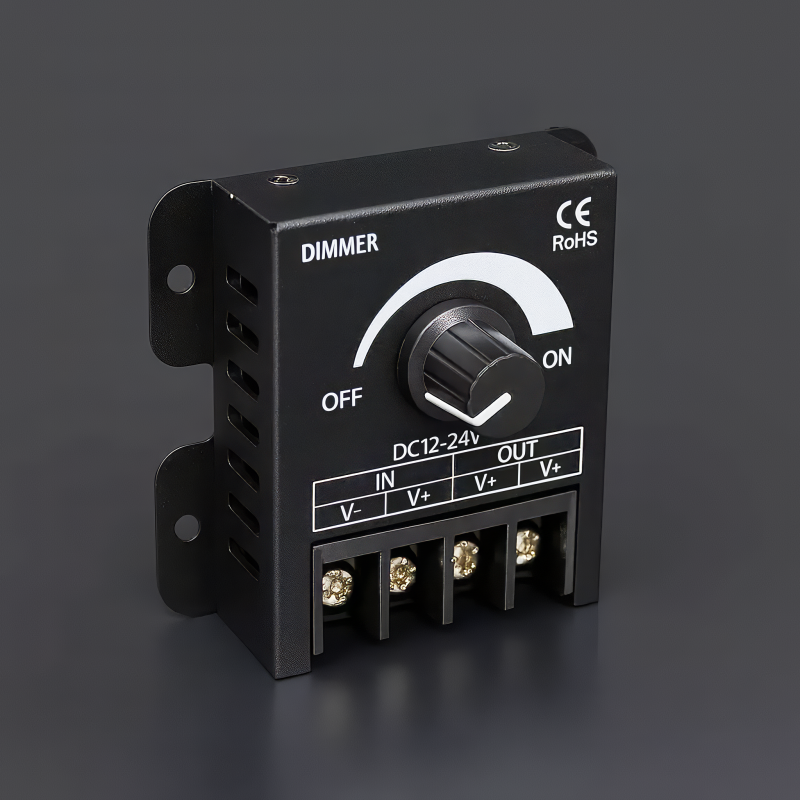

LED-Dimmer PWM 1-Kanal manuell mit schwarzem Metallgehäuse - 24V 30A (720W)

LED-Dimmer PWM 1-Kanal manuell mit schwarzem Metallgehäuse - 24V 30A (720W)

Artikelnummer: JM-CON-T4
Kategorie: Dimmer & Controller

LED-Dimmer PWM 1-Kanal – solide Handregelung für 24V LED-Leisten und LED-Streifen

Der LED-Dimmer PWM 1-Kanal JM-CON-T4 ist ein mechanisch robuster Dimmer für einfarbige 24V LED-Systeme im Innenbereich. Über das große Drehrad wird die Helligkeit stufenlos von AUS bis VOLLLAST eingestellt – ohne Menüführung, ohne App, ohne Funkstrecke. Die Ansteuerung erfolgt per PWM, sodass die Ausgangsspannung definiert geschaltet wird und die LED-Leiste auch bei niedrigen Dimmstufen effizient betrieben werden kann.

Mit bis zu 30A (max.) steht ausreichend Reservenleistung für leistungsstarke 24V LED-Leisten und einfarbige 24V LED-Streifen zur Verfügung. Der Anschluss erfolgt über großzügig dimensionierte Schraubklemmen für Eingang (24V DC) und Ausgang; das schwarze Metallgehäuse kann sicher verschraubt werden und schützt die Elektronik im täglichen Betrieb. Der Dimmer ist ideal für Anwendungen, bei denen eine einfache, manuelle Helligkeitsregelung gefordert ist – etwa Arbeitsbereiche, Präsentationsflächen oder lineare Beleuchtungslösungen mit konstanter Farbtemperatur.

12,75 €

inkl. 19% USt. , zzgl.

kurzfristig verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk.

Beschreibung
Bewertungen
Frage zum Artikel

Einsatz: 1-Kanal-PWM-Dimmer für einfarbige 24V LEDs
Leistung: bis 30A (max.) – ca. 720W bei 24V
Bedienung: manuelles Drehrad, Ein-/Aus-Funktion über Endanschlag
Elektrik: Eingang 24V DC, gemeinsame Anode (+), Schraubklemmen IN/OUT
Gehäuse: schwarzes Metallgehäuse mit Befestigungslaschen, IP20
Umgebung: Innenbereich, −20°C bis +60°C

Manueller 24V PWM-Dimmer für einfarbige LED-Leisten – mechanisch robust, elektrisch leistungsstark

Der LED-Dimmer PWM 1-Kanal JM-CON-T4 wurde für Anwendungen entwickelt, in denen eine einfache, direkte Helligkeitsregelung benötigt wird – ohne Funk, ohne App und ohne zusätzliche Steuereinheiten. Das große Drehrad bietet einen klaren Stellweg von OFF bis ON; am linken Anschlag schaltet der Dimmer die Last vollständig ab, am rechten Anschlag wird die volle Eingangsspannung an den Ausgang durchgeschaltet.

Elektrisch arbeitet der Dimmer als 1-Kanal-PWM-Regler für 24V-Konstantspannungs-Leuchten mit gemeinsamer Anode (+). Typische Lasten sind einfarbige LED-Leisten und einfarbige 24V LED-Streifen. Der Dimmer wird auf der Niedervoltseite zwischen Netzteil und LED-Last eingefügt. Mit bis zu 30A Ausgangsstrom stehen genügend Reserven für leistungsstarke Installationen zur Verfügung – vorausgesetzt, Netzteil, Leitungsquerschnitt und Einspeisepunkte sind entsprechend ausgelegt.

Der Anschluss erfolgt über vier Schraubklemmen (IN V-/V+ und OUT V+/V-). Die Klemmen sind klar beschriftet und nehmen entsprechend dimensionierte Leitungen auf. Dank Metallgehäuse mit seitlichen Befestigungslaschen lässt sich der Dimmer sicher auf Untergründen montieren. Für passende Leuchten stehen auf LED-Leisten.com einfarbige einfarbige 24V-LED-Streifen sowie einfarbige LED-Leisten zur Verfügung; für die Verdrahtung empfehlen sich 2-polige Kabel & Stecker.

Für die Systemplanung finden Sie weitere Komponenten in den Kategorien LED-Streifen, LED-Profile, LED-Leisten-Bausaetze, LED-Leisten, LED-Leuchten, Dimmer-Controller und Netzteile.

Produkteigenschaft	Wert
LS10:	Hinweis: Die nachfolgenden Themenbereiche sind ausklappbar. Klicken Sie auf die gewünschte Zeile, um die entsprechenden Informationen einzublenden.
LS04:	Empfehlung 24V Netzeile Für einen zuverlässigen und sicheren Betrieb von 24V LED-Streifen, 24V LED-Leisten, 24V LED-Leuchten und 24V LED-Dimmern / Controllern ist ein hochwertiges Netzteil die wichtigste Grundlage. Unsere Auswahl an 24V Netzteilen wurde speziell für den Einsatz mit modernen LED-Systemen entwickelt und erfüllt hohe Anforderungen in Bezug auf Stabilität, Langlebigkeit und elektrische Sicherheit. Dabei setzen wir bewusst auf leistungsstarke, sauber geregelte Netzteile, die auch bei längerer Betriebsdauer eine konstante Spannung liefern und Ihre LED-Installationen optimal schützen. Alle Netzteile sind für 24V DC ausgelegt und gewährleisten einen stabilen, flimmerfreien Betrieb Ihrer LED-Lichttechnik. Für maximale Lebensdauer empfehlen wir grundsätzlich eine Leistungsreserve von etwa 20–30 % über dem realen Verbrauch Ihrer LED-Lasten. LED Tischnetzteil 24VDC 1.5A 36Watt LED Tischnetzteil 24VDC 3A 72Watt LED Einbaunetzteil 24VDC 4.167A 100Watt LED Einbaunetzteil 24VDC 12.5A 300Watt Weitere 24V DC Netzteile finden Sie in unserer Netzteile-Übersicht.
LS05:	technische Daten Eingangsspannung: 24V DC maximale Ausgangsleistung: 30A ( 720 Watt ) Kanäle: 1 Kanal ( einfarbige LEDs ) Ausgangsverbindung: gemeinsame Anode (+) Abmessungen: Länge 65mm, Breite 62mm, Höhe 40mm zulässige Umgebungstemperatur bei Betrieb: -20°C bis +60°C Schutzklasse: IP20 (nur für Innenbereiche)
LS07:	Lieferumfang & wichtige Hinweise Im Lieferumfang enthalten ist ausschließlich der LED-Dimmer. Alle weiteren Komponenten wie LED-Streifen, Netzteile, Anschlusskabel oder Montagematerial gehören nicht zum Standardlieferumfang und müssen – sofern benötigt – separat bestellt werden. Lieferumfang 1× LED-Dimmer / LED-Controller 1× kompakte Bedien- bzw. Schnellstartanleitung Verpackungseinheit geschützt gegen Transportbeschädigungen Prüfung vor dem Versand Um höchste Qualität zu gewährleisten, wird jeder Dimmer / Controller vor dem Versand von uns einzeln geprüft. Dies umfasst insbesondere: Funktionsprüfung der 24V-Steuerelektronik Sichtkontrolle der Anschlussklemmen und Leiterbahnen Nur vollständig funktionstüchtige Geräte verlassen unser Lager. Wichtige Klarstellung Wir liefern ausschließlich den LED-Dimmer / LED-Controller. Der Nutzer ist selbst verantwortlich für: Auswahl und Installation eines geeigneten 24V-Netzteils korrekte Verdrahtung der LED-Lasten Für technische Fragen zur Installation oder Empfehlungen zu passenden Netzteilen stehen wir selbstverständlich gern zur Verfügung.
LS08:	Sicherheitshinweise für LED-Dimmer / Controller Dieser LED-Dimmer / Controller ist für die Ansteuerung von einfarbigen LED-Streifen mit einer Betriebsspannung von 24V DC vorgesehen. Bitte lesen und beachten Sie alle Sicherheitshinweise sorgfältig, bevor Sie das Gerät anschließen oder in Betrieb nehmen. Bestimmungsgemäßer Einsatz Nur für 24V DC Niedervolt-LED-Systeme (SELV) verwenden. Maximale Ausgangsleistung: 720W bei 24V DC (30A gesamt) – der Gesamtstrom aller angeschlossenen LED-Lasten darf 30A nicht überschreiten. Schutzart IP20: ausschließlich für den Einsatz in trockenen Innenräumen geeignet, keine Verwendung in Feuchträumen oder im Außenbereich. Der Controller ist nicht für den direkten Anschluss an 230V geeignet. Es wird immer ein geeignetes 24V-Netzteil benötigt. Netzteil und Stromversorgung Verwenden Sie ausschließlich hochwertige, stabilisierte 24V-Netzteile mit ausreichender Leistungsreserve (Empfehlung: ca. 20–30 % Reserve zur berechneten LED-Leistung). Das Netzteil muss für Dauerbetrieb und die tatsächliche Leistungsaufnahme der angeschlossenen LEDs ausgelegt sein. Empfohlene Auswahl und weitere Informationen finden Sie unter hochwertige 24V Netzteile. Netzteil vor allen Arbeiten am System unbedingt spannungsfrei schalten (Netzstecker ziehen oder Primärseite abschalten). Polung und Anschluss der LEDs Polung unbedingt beachten: „+“ (V+) und „–“ (V-) korrekt anschließen. Falsche Polung kann den Controller oder die LED-Module dauerhaft beschädigen. Die Summe der Ströme aller Kanäle darf den maximal zulässigen Ausgangsstrom von 30A nicht überschreiten. Nur LED-Lasten anschließen, die für 24V DC ausgelegt sind (einfarbige LEDs ). Montage- und Umgebungsbedingungen Controller nur in trockenen, gut belüfteten Bereichen montieren (IP20). Direkte Sonneneinstrahlung, Feuchtigkeit und Kondenswasser vermeiden. Eine Montage auf brennbaren Untergründen nur nach Beachtung der geltenden Normen und Herstellerangaben vornehmen. Die auf dem Gerät angegebene Umgebungstemperatur (z. B. –20 °C bis +60 °C) einhalten, für ausreichende Wärmeabfuhr sorgen. Inbetriebnahme und Betrieb Alle Verdrahtungen sorgfältig prüfen, bevor die Spannungsversorgung eingeschaltet wird. Erst nach vollständigem Anschluss und Kontrolle der Polung das Netzteil einschalten. Controller nicht unter Last umverdrahten oder Kanäle umklemmen – immer zuerst spannungsfrei schalten. Bei ungewöhnlichem Verhalten (Flackern, Geruch, starke Erwärmung) das System sofort abschalten und nicht weiter betreiben. Wichtige Hinweise zur Sicherheit Installationsarbeiten an der Primärseite des Netzteils (230V) dürfen ausschließlich von einer Elektrofachkraft ausgeführt werden. Nur trockene Hände und geeignetes Werkzeug verwenden, keine leitfähigen Gegenstände in offene Klemmen einführen. Gerät nicht öffnen, mechanisch verändern oder eigenmächtig reparieren – bei Schäden oder Unsicherheiten den Hersteller oder Fachhändler kontaktieren. Dieses Produkt ist kein Spielzeug und darf nicht von Kindern montiert oder bedient werden.
LS09:	Angaben zur Produktsicherheit anzeigen Herstellerinformationen: verantwortliche Person: LED-Leisten.com GmbH Holzstraße 5 Deutschland Delitzsch, Sachsen, 04509 info@led-leisten.com https://led-xxxleisten.com
D09:	🔧 Technische und allgemeine Informationen In unserer FAQ beantworten wir echte Kundenfragen aus der Praxis und geben wertvolle Hinweise zu Montage, Netzteilen, Dimmern, IP-Schutz und LED-Technik. Zusätzlich finden Sie dort kompakte Informationen zu Lieferung, Versand, Garantie, Kontaktmöglichkeiten und Rechnungen – klar strukturiert und leicht verständlich. Die FAQ wird fortlaufend aktualisiert und enthält erprobte Tipps aus realen Anwendungsfällen, damit Sie bei Ihrer Planung und Installation zuverlässige Unterstützung erhalten. 👉 LED-Leisten FAQ
