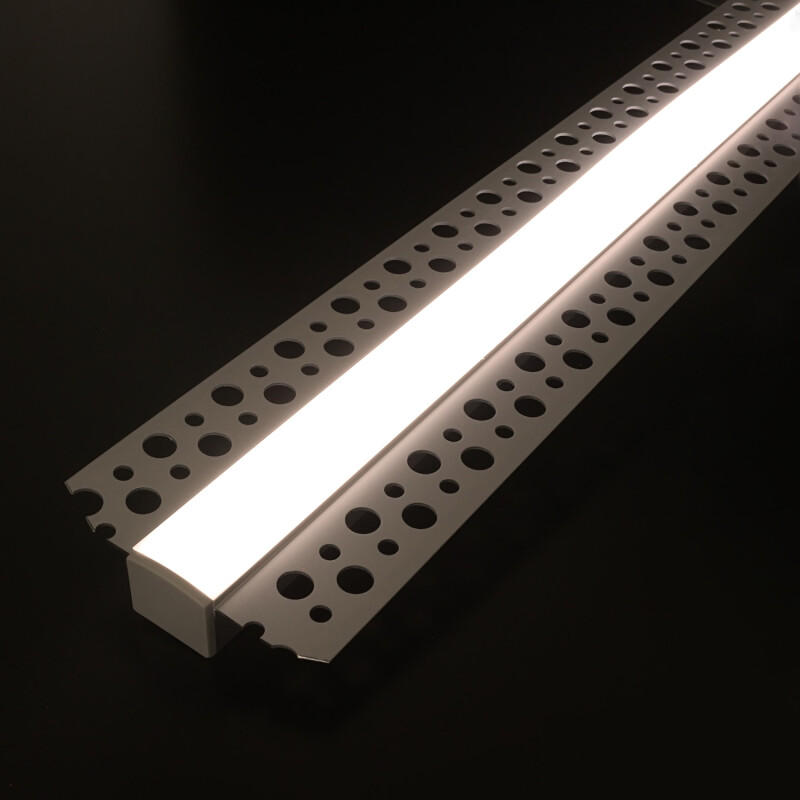

Beschreibung:Bei dieser LED-Einbauleiste "Plaster" handelt es sich um eine schmale LED-Einputzleuchte zur Verwendung im Trockenbau.
Die LED-Einbauleuchte wird eingesetzt, um sie in abgehängten Zwischendecken, hohlen Wänden oder gefrästen Nuten zu versenken. Nach dem Verputzen der Trockenbauwand ist nur noch die Profil-Abdeckung zu sehen. Das Profil besteht aus silber eloxiertem Aluminium. Die LEDs liegen nahe der Abdeckung, was einen großen Streuwinkel begünstigt.
Die abnehmbare Schutzabdeckung schützt die LEDs vor Staub und Feuchtigkeit und kann sehr einfach mit einem feuchten Tuch gereinigt werden. Im Bedarfsfall kann auch nach dem Verputzen die Abdeckung abgenommen werden, um den LED-Streifen auszutauschen. Die diffuse Abdeckung streut das Licht der LEDs und macht es weicher. Die Intensität der Lichtpunkte wird reduziert und schützen die Augen vor Blendung.Die LED-Einbauleiste "Plaster" integriert sich dezent in jede Wand oder Decke und bietet eine diskrete und wirkungsvolle Beleuchtung. Sie ist so gestaltet, dass es nahtlos in Trockenbauwände oder -decken eingefügt werden kann. Der schmale Aluminiumrahmen bleibt nahezu unsichtbar und verleiht dem Raum einen eleganten und edlen Eindruck. Ideal für die Umsetzung dekorativer Einbau-Lichtlinien und Lichtschlitze, die bündig mit der Wand- oder Deckenoberfläche abschließen. Dank der sehr geringen Einbautiefe kann die Einputz-LED-Leiste mit verschiedenen Gipskartonplattenstärken verwendet werden, was Ihnen zahlreiche kreative Möglichkeiten für Ihre individuellen Lichtideen bietet.
Highlights:
- stilvolles, silber eloxiertes Aluminium-Trockenbauprofil
- geeignet zum Einputzen in oder zwischen Gipskartonplatten
- besonders flache Einbautiefe
- kompatibel mit allen gängigen Gipskartonplatten bis 12,5 mm Stärke
- für direkte oder indirekte Beleuchtung an Wänden und Decken
- Abdeckung und Profil schützen vor Feuchtigkeit, Schmutz und Staub
- diffuse Abdeckung gewährleistet eine gleichmäßige Lichtverteilung und
- robustes und belastbares Aluminiumprofil
- schützt den LED-Streifen vor mechanischen Einflüssen
- passive Kühlung durch das Aluminiumprofil verlängert die Lebensdauer der LED-Streifen
- einfache Befestigung in der Unterputzmontage mit Schrauben oder Montagekleber
|
Bausatz:
 Lange LED-Leisten sind sehr beliebt, lassen sich aber nur kostenintensiv und mit hohem Transportschadenrisiko per Spedition versenden. Mit unserem Trockenbau LED-Leisten Bausatz zur Selbstmontage haben wir eine Möglichkeit geschaffen, das Problem kostengünstig und elegant zu lösen. Wir liefern Ihnen die benötigten Komponenten als Selbstbausatz. Alle benötigten Teile werden auf die gewählte Länge angefertigt und passend in Einzelteilen als normales Paket an Sie geliefert. Mit etwas handwerklichem Geschick übernehmen Sie die Endmontage der Trockenbau LED-Leuchten am Einsatzort selbst. Der zeitliche Aufwand bis zum Endergebnis beläuft sich erfahrungsgemäß auf ca. 15min bis 1h. Er ist abhängig von der gewählten Gesamtlänge und der Geschicklichkeit des Monteurs.
|
Inhalt:
Lieferumfang des Trockenbau LED-Leisten Selbstbau-SETs :ein oder mehrere Trockenbau LED-Profile in Summe nach Maß zugeschnitten entsprechend der von Ihnen ausgewählten Gesamtlänge
passende Menge an Verbindungsmodule zum Verbinden der LED Trockenbau Profile
flexible, diffuse Schutzabdeckung in der bestellten Gesamtlänge am Stück ( bis max. 20m )
2 Endkappen mit oder ohne Kabeleinführung ( anhängig von der gewählten Kabelkonfiguration )
LED-Streifen nach Maß konfektioniert in der gewünschten Gesamtlänge und den ausgewählten Anschlusskabeln
|
|
Die Montage der Komponenten zu einer anschlussfertigen Trockenbau LED-Leiste ist nicht schwer:
- Schaffen Sie in Wand, Mauer oder Boden den Ausschnitt für die Versenkung der Trockenbau LED Einbauleuchte.
- Setzen Sie die Profile mithilfe der Verbindungselemente auf die Gesamtlänge zusammen und verschrauben Sie die LED-Profile miteinander.
- Kleben Sie den LED-Streifen in das Trockenbau LED Profil.
- Verschließen Sie die Profilenden mit den Endkappen und drücken Sie die diffuse Abdeckung auf das LED Profil.
- Schließen Sie das Anschlusskabel an die Stromversorgung bzw. ggfs. an einen Dimmer / Controller an.
- Setzen Sie die fertig montierte LED-Einbauleuchte in den vorbereiteten Ausschnitt.
FERTIG!
Nutzen Sie auch diese detailliertere Montageanleitung.
|
LEDs:COB LED Strips sind eine neue Entwicklung für lineare Beleuchtungsaufgaben. Die LED Chips werden ohne Keramikgehäuse direkt auf die flexiblen Platinen aufgebracht und mit Phosphor überzogen. Durch die neue Technologie ohne Keramikgehäuse ist es möglich die LED-Chips noch enger zu setzten um ein homogenes Licht ohne einzelne Lichtpunkte zu erzeugen. Der Abstrahlwinkel von 180° sorgt durch den großen Lichtkegel für eine breite Lichtstreuung. Auch hier ist die richtige Wahl der Chips ein entscheidender Faktor für Lichtqualität und Lebensdauer der COB LED Streifen.
Die LED-Leiste ist bestückt mit 528 LEDs/m. Je LED wird bei 4000K ca. 2,33 Lumen erzeugt. Bei 100cm beträgt die Leistung 12,74 Watt und leuchtet mit einen Lichtstrom von 1232 Lumen je Meter, was einer Effizienz von 96,7 lm/W entspricht.Wir bestücken die LED-Leisten mit hochwertigen CRI90+ LEDs. Diese LEDs haben einen deutlich besseren Farbwiedergabe-Index gegenüber Standard-LEDs. Die beleuchteten Bereiche oder Objekte wirken dadurch natürlicher, das Licht nicht künstlich.
Neutralweiß sorgt für kontrastreiches und dennoch angenehmes Licht. Es hat einen geringeren Gelb- und Rotanteil als warmweiße LEDs. Es leuchtet daher klarer und frischer, ohne bläulich zu wirken.
Im Bad, im Flur, im Hobbyraum, in der Garage, in der Küche oder aber auch im Außenbereich ist neutralweiß zu empfehlen.
Im gewerblichen Bereich setzt man es in Büros, Geschäften, Werkstätten sowie für Leuchtwerbeschilder ein. Auch zum Fotografieren eignet sich neutralweiß perfekt.
|
Anschluss:
 Wir bieten Ihnen verschiedene Kabelkonfigurationen zur Auswahl an. Bitte wählen Sie die für Sie am besten geeignete Konfiguration entsprechend Ihren Anforderungen aus. Für eine einfache und schnelle Montage empfehlen wir Ihnen die verriegelbaren Steckverbinder. Am Eingangskabel mir dieser DC-Buchse kann ein Netzteil mit DC-Stecker 5.5/2.5 direkt angeschlossen werden.
Andere Anschlüsse oder Kabellängen sind möglich. Kontaktieren Sie uns. Gerne erstellen wir Ihnen dazu ein individuelles Angebot.
|
Auswahl des richtigen Netzteils:Zum Betrieb dieser LED-Leisten benötigen Sie eine Spannung von 24V DC. Ein passendes 24V DC Netzteil kann bei uns separat erworben werden.
Die LED-Leisten sind bis zu einer Gesamtlänge von 500cm in Reihe hintereinander schaltbar. Für längere Strecken müssen Sie mehrere Stränge parallel an ein Netzteil mit entsprechender Leistung anschließen. Auch an LED-Dimmer mit Schraubanschluss können LED-Leisten parallel angeklemmt werden.
Diese LED-Leisten haben eine Leistung von ca. 13 Watt je Meter. Wir empfehlen daher folgende Netzteile: Netzteil 24VDC 1.5A 36Watt ausreichend bis 240cm Gesamtlänge
 Netzteil 24VDC 3A 72Watt ausreichend bis 4 Meter Gesamtlänge
 Netzteil 24VDC 6A 144Watt ausreichend bis 8 Meter Gesamtlänge
 Netzteil 24VDC 12.5A 300Watt ausreichend bis 20 Meter Gesamtlänge
Weitere 24V DC Netzteile finden Sie hier .
|
Steuerung mit LED-Dimmer oder ControllerAlle unsere einfarbigen LED-Leisten sind dimmbar. Wir bieten Ihnen in unserem Shop eine große Auswahl hochwertiger LED-Dimmer an.Hier finden Sie passende Dimmer-Sets mit Fernbedienung .
Wenn Sie eine Bedienung über Ihr Smartphone per App bevorzugen, empfehlen wir Ihnen unseren All in One Wifi 2.4 GHz 5in1 Multifunktions LED-Controller / Dimmer.
|
Smart Home Steuerung
Sie möchten diesen LEDs von überall per App steuern und in ein Smart-Home-System integrieren?Dieser neue MiBoxer ZigBee 3.0 Dimmer arbeitet mit der weit verbreiteten ZigBee 3.0 Spezifikation für drahtlose Datenübertragung. Damit lassen sich alle unsere einfarbigen LED-Leisten oder LED-Streifen in folgende Smart-Home Systeme einbinden:
Philips Hue
MiBoxer oder Tuya ( Gateway bei uns verfügbar )
Ikea Tradfri
Silvercrest (LIDL)
Hornbach SmartHome
Xiaomi
Samsung SmartThings
Homee Smart Home
Honeywell
Somfy
Der Gateway, Bridge oder Hub des jeweiligen Herstellers erkennt den ZigBee-Dimmer und integriert ihn in sein Smart-Home-System. Über die App des Herstellers können Sie die zur Verfügung stehenden Licht-Funktionen nutzen und steuern.
Auch Amazon Echo Plus 2, Echo Show 2, Echo 4, Echo Show 10 und Echo Studio sind ZigBee-kompatibel und verfügen über einen integrierten ZigBee-Hub. Sie können damit ebenfalls den ZigBee 3.0 Dimmer einbinden um unsere LED-Streifen und LED-Leisten über Alexa steuern.
|
|
|
Anwendung:Verwenden Sie bitte ausschließlich stabilisierte DC Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt. |
Montage:Um die Einputzleuchte in einer Trockenbauplatte zu versenken, muss ein Ausschnitt geschaffen werden.
Der Ausschnitt muss eine Breite von 23mm und eine Länge X ( abhängig von der gewählten Länge ) aufweisen. Weiterhin sollten Sie ggfs. kleine Aussparungen für die Anschluss- oder Verbindungskabel vorsehen.
Sie benötigen eine freie Bautiefe von mindestens 12,5mm. Um die Flügel der Einbauleuchte auf der Trockenbauplatte zu befestigen, können Sie z.B. unter den Flügeln des Profils Silikon-Kleber aufbringen und auf die Platte aufkleben. Alternativ kann auch genagelt oder geschraubt werden. |
technische Daten:
- Eingangsspannung: DC24V
- Leistung: 12,74 Watt je Meter
- Lichtstrom der LEDs: 1232,35lm/m
- Effizienz: 96,70 Lumen je Watt
- Anzahl der LEDs: 528 LEDs je Meter
- Farbtemperatur: 4028K ( neutralweiß )
- Farbwiedergabeindex ( CRI ) RA : 92,4
- Abstrahlwinkel der LEDs: 180°
- Anschluss: 2p ( - + )
- max. Länge bei einseitiger Stromzufuhr: 5 Meter
- zulässige Umgebungstemperatur: -20°C bis +40°C
- Schutzklasse: IP 20
|
Lieferumfang und Fertigungshinweis:Wir liefern die hier beschriebene Trockenbau LED-Leiste in der ausgewählten Länge als Selbstbausatz. Anschlusskabel, Endkappen, Verbindungsmodule und der LED-Streifen gehören zum Lieferumfang. Die Trockenbau LED-Leiste wird entsprechend Ihrer Auswahl in Einzelteilen zur Selbstmontage vor Ort geliefert. Die Fertigungstoleranz beträgt bei diesen LED-Leisten ± 0,2cm/m.Das LED-Leisten Bausatz SET ist nicht vorgefertigt und wird nach Bestelleingang individuell gemäß Ihrer Auswahl nach Maß von unseren Technikern präzise und sorgfältig in Deutschland produziert.
|
