| Beschreibung: |

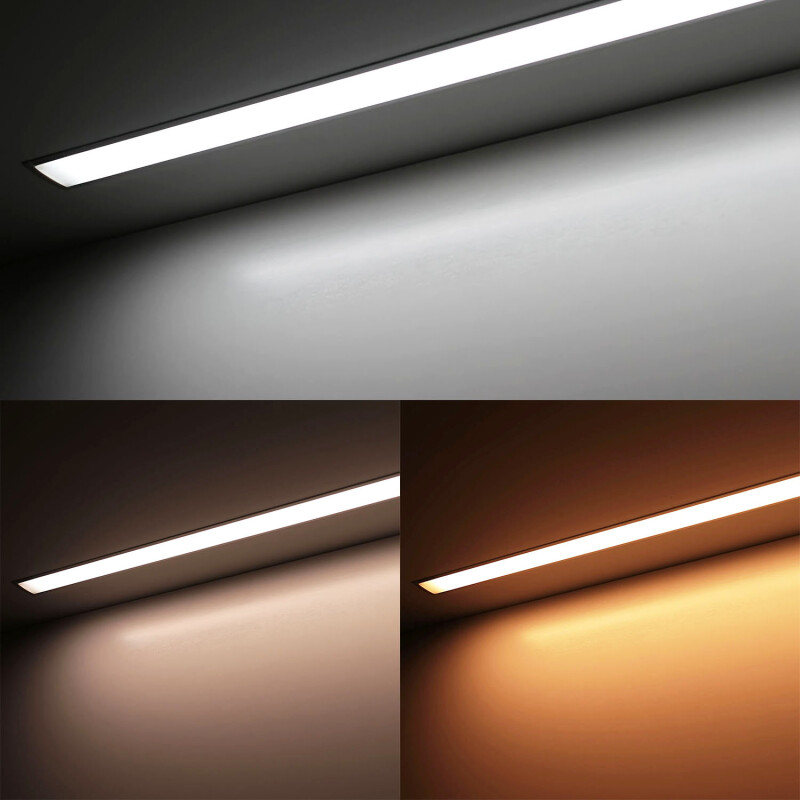

Beschreibung:Bei diesem Modell handelt es sich um ein Einbauleuchte mit diffuser Abdeckung. Die LED-Einbauleuchte wird verwendet, um sie in abgehängten Zwischendecken, hohlen Wänden oder gefrästen Nuten zu versenken. Nach dem Einbau ist nur noch die diffuse Abdeckung, die Flügel der Profile und der Endkappen zu sehen.
Hier können auch mehrreihige bzw. Hochleistungs-LED-Streifen eingesetzt werden. Die Wärmeabfuhr ist hier aufgrund der größeren Oberfläche besser als bei schmalen Profilen.
Das Profil besteht aus silber eloxiertem Aluminium.
Die Abdeckung schützt die LEDs vor Staub und Feuchtigkeit und kann sehr einfach mit einem feuchten Tuch gereinigt werden. Die diffuse Schutzabdeckung streut das Licht der LEDs und macht es weicher. Die Intensität der Lichtpunkte wird reduziert und schützen die Augen vor Blendung. |
| LEDs: |
LEDs:CCT (Correlated Color Temperature) tunable LED-Platinen haben tageslichtweiße und warmweiße LEDs an Bord. Diese LEDs können je nach Bedürfnis gesteuert und gedimmt werden. Sie können mit dem passenden 2-Kanal-Controller die Farbtemperatur zwischen warmweiß ( 2700K ) und tageslichtweiß ( 6500K ) justierten. Gemütliches Licht zum entspannen bei 2700K - frisches, freundliches Licht zum "aufstehen am Morgen" bei 4500K - oder helles tageslichtweiß zum arbeiten bei 6500K. Bei diesen LED-Leisten haben Sie alle Farbtemperaturen in einer Lichtquelle.
Die LED-Leiste ist konzipiert für die Erzeugung großer Lichtmengen. Wenn es besonders hell sein soll, ist diese LED-Leiste bestens geeignet um diesem Anspruch gerecht zu werden.Bestückt ist die LED-Leiste mit 140 warmweißen und 140 tageslichtweißen 5630 Hochleistungs-LEDs/m. Je LED wird bei 2700K ca. 20,5 Lumen und bei 6500K ca. 22,3 Lumen erzeugt. Bei 100cm beträgt die Leistung je Kanal 31,5 Watt. Sie leuchtet bei 2700K mit einen Lichtstrom von 2874 Lumen/m und bei 6500K mit 3125 Lumen/m. Das sind im Mix 95,2lm/W.
Wir bestücken die LED-Leisten mit hochwertigen CRI90+ LEDs. Diese LEDs haben einen deutlich besseren Farbwiedergabe-Index gegenüber Standard-LEDs. Die beleuchteten Bereiche oder Objekte wirken dadurch natürlicher, das Licht nicht künstlich.
Damit die LEDs gleichmäßig mit Strom versorgt werden, ist ein guter Querschnitt der Leiterbahn ein entscheidender Faktor für die Lebensdauer der LEDs. Außerdem ermöglicht ein großer Querschnitt größere Längen ohne erneute Stromzufuhr. Wir haben uns hier für den größtmöglichen Querschnitt für flexible Leiterbahnen (3 Oz) entschieden.
|
| Anschluss: |
Anschluss:
 Wir bieten Ihnen verschiedene Kabelkonfigurationen zur Auswahl an. Bitte wählen Sie die für Sie am besten geeignete Konfiguration entsprechend Ihren Anforderungen aus. Für eine einfache und schnelle Montage empfehlen wir Ihnen die Steckverbinder mit QUICK-System.
Andere Anschlüsse oder Kabellängen sind möglich. Kontaktieren Sie uns. Gerne erstellen wir Ihnen dazu ein individuelles Angebot.
|
| Netzteil: |
Auswahl des richtigen Netzteils:Zum Betrieb dieser LED-Leisten benötigen Sie neben einem passenden CCT-Dimmer eine Spannung von 24V DC. Ein passendes 24V DC Netzteil kann bei uns separat erworben werden.
Die LED-Leisten sind bis zu einer Gesamtlänge von 5 Meter in Reihe hintereinander schaltbar. Für längere Strecken müssen Sie mehrere Stränge parallel an ein Netzteil mit entsprechender Leistung anschließen. Auch an LED-Dimmer mit Schraubanschluss können LED-Streifen parallel angeklemmt werden.
Diese LED-Leisten haben eine Leistung von 62 Watt je Meter. Wir empfehlen daher folgende Netzteile: Netzteil 24VDC 1.5A 36Watt ausreichend bis 60cm Gesamtlänge
 Netzteil 24VDC 3A 72Watt ausreichend bis 100cm Gesamtlänge
 Netzteil 24VDC 6A 120Watt ausreichend bis 2 Meter Gesamtlänge
 Netzteil 24VDC 12.5A 300Watt ausreichend bis 5 Meter Gesamtlänge
Weitere 24V DC Netzteile finden Sie hier .
|
| Steuerung: |
Steuerung mit LED-Dimmer oder ControllerAlle unsere CCT LED-Leisten sind dimmbar und die Farbtemperatur ist individuell einstellbar. Wir bieten Ihnen in unserem Shop eine große Auswahl hochwertiger LED-Dimmer an.Hier finden Sie passende Dimmer-Sets mit Fernbedienung .
Wenn Sie eine Bedienung über Ihr Smartphone per App bevorzugen, empfehlen wir Ihnen unseren All in One Wifi 2.4 GHz 5in1 Multifunktions LED-Controller / Dimmer.
|
| Abmessung: |
|
| Plantine: |
|
| Anwendung: |
Anwendung:Verwenden Sie bitte ausschließlich stabilisierte DC Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Eckleuchten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt. |
| Montage: |
Montage:Um die Profile zu versenken, muss ein Ausschnitt geschaffen werden. Der Ausschnitt muss eine Breite von 23,5mm und eine Länge X ( abhängig von der gewählten Länge der Einbauleuchte) aufweisen. Weiterhin sollten Sie ggfs. kleine Aussparungen für die Anschluss- oder Verbindungskabel vorsehen.
Sie benötigen für die Leuchte eine freie Bautiefe von mindestens 40mm.Um die LED-Einbauleuchte zu befestigen, müssen Sie die Montagefedern in die Nut am äußeren Boden des Profils einschieben. Danach befestigen Sie die Endkappen an beiden Enden des Profils.
Nun drücken Sie nach und nach die Klammern der Montagefedern nach oben zusammen und führen das Profil in den Ausschnitt. Wenn Sie die Klammern loslassen, zieht die Kraft der Federn die Einbauleuchte in die richtige Position und hält sie fest.
|
| technische Daten: |
technische Daten:
- Eingangsspannung: DC24V
- Leistung: 2x 31,5Watt je Meter
- Lichtstrom der LEDs: 2874lm/m bei 2700K und 3125lm/m bei 6500K
- Effizienz im Mix: 95,21lm/W
- Anzahl der LEDs: 140x 5630 LEDs warmweiß und 140x 5630 LEDs tageslichtweiß
- Farbtemperatur: 2700K - 6500K ( dual white )
- Farbwiedergabeindex ( CRI ) : 90+
- Abstrahlwinkel der LEDs: 120°
- Anschluss: 4p ( -CW + + -WW )
- Teilung: alle 10cm zwischen den Lötpads
- Abmessungen: Länge nach Auswahl, Breite 16mm, Höhe 1,5mm
|
| Lieferumfang & Fertigung: |
Lieferumfang und Fertigungshinweis:Wir liefern die hier beschriebene LED-Einbauleuchte mit den gewählten LEDs in der ausgewählten Länge.
Anschlusskabel, Montageklammern sowie Endkappen gehören zum Lieferumfang. Die LED-Leiste wird entsprechend Ihrer Auswahl anschlussfertig montiert geliefert. Die Fertigungstoleranz beträgt bei diesen LED-Leisten ± 0,5cm.Die LED-Leiste ist nicht vorgefertigt und wird nach Bestelleingang individuell gemäß Ihrer Auswahl von unseren Technikern präzise und sorgfältig in Deutschland produziert.
|
