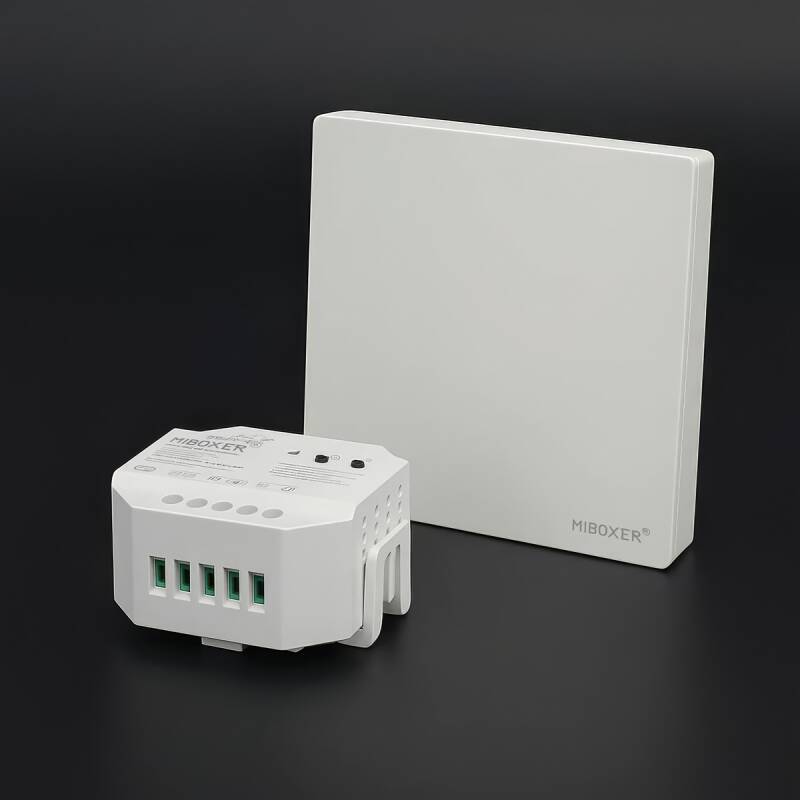

Der Dimmer wird direkt an 230V AC betrieben (100–240V~ / 50–60Hz) und ist ideal zur Ansteuerung unserer 230V LED-Leisten sowie 230V LED-Streifen geeignet.
Elektrischer Anschluss (INPUT / OUTPUT)
- Direkter Anschluss an das 230V-Netz (Phase L und Neutralleiter N am Eingang INPUT)
- Am Ausgang OUTPUT wird der Verbraucher wie folgt angeschlossen:
-
N (blau) an N
-
L (braun) an L
- Über die Schraubklemmen ist ein Parallelanschluss mehrerer 230V-Verbraucher möglich
-
Wichtig: Falsch angeschlossene Leiter führen zur Funktionslosigkeit der Steuerung
Montage & Einbau
- Einbau in handelsübliche Aufputz- oder Unterputzdosen sowie Gerätedosen möglich
- Erforderliche Mindest-Einbautiefe der Dose: 50 mm
- Kompakte Bauform für flexible Platzierung, z. B. im Schaltschrank oder in Verteilerdosen
- Stabile Fixierung über die integrierten Schraubklemmen
- Bei Bedarf können mehrere Dimmer parallel installiert und über denselben Taster gesteuert werden (max. 25 Stück)
Das Panel kann über Aufputz- oder Unterputzdosen geschraubt, oder ganz einfach an der Wand befestigt werden. Entweder mit den dazugehörigen Klebe-Pad oder ganz klassisch mit Schrauben und Dübeln.
Hinweis: Arbeiten an 230V-Anlagen dürfen ausschließlich durch qualifiziertes Fachpersonal nach den geltenden Vorschriften durchgeführt werden.
