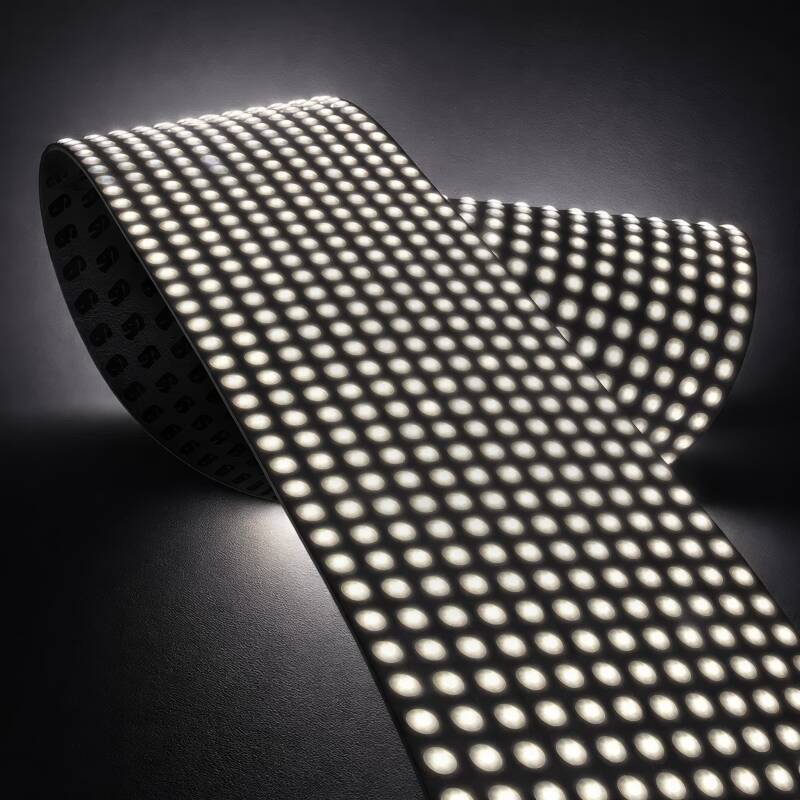

- 24 V COB LED Flex Sheet für homogene Hintergrundbeleuchtung (tageslichtweiß)
- Small-Cut Raster: 20 × 30 mm – Zuschnitt in Länge und Breite möglich
- CRI 95 (Ra 94,6), 150° Abstrahlwinkel, 1.200 COB LEDs/m
- 10,29 W/m, 903,70 lm/m, PWM dimmbar (1-Kanal)
- Maßanfertigung bis 800 cm, max. 8 m bei einseitiger Stromzufuhr
- IP20 für Innenbereiche, vollflächig selbstklebend (3M), Aufbauhöhe ca. 1,3 mm
Flexibles Flächenlicht für saubere Hintergrundbeleuchtung
Dieses COB LED Flex Sheet ist auf eine gleichmäßige Flächenbeleuchtung (Backlight/Backlit) ausgelegt. Typische Anwendungen sind Leuchtkästen, hinterleuchtete Logos, Displays sowie Einbauten im Möbel- und Ladenbau. Gerade bei schmalen Leuchtkästen oder unregelmäßigen Formen spielt das flexible Flächenlicht seine Vorteile aus: Es lässt sich passgenau zuschneiden und sorgt bei richtiger Planung für eine ruhige, homogene Ausleuchtung.
Die Leuchtfarbe ist tageslichtweiß (ca. 6.365 K). Mit CRI 95 (Ra 94,6) werden Farben und Materialien sehr natürlich wiedergegeben – ein wichtiger Punkt bei hinterleuchtetem Glas, Acryl, Onyx/Marmor oder bei Warenpräsentation in Vitrinen und Theken.
Small-Cut Raster 20 × 30 mm: Zuschnitt in Länge und Breite
Der entscheidende Unterschied zu vielen Standard-Sheets ist die feine Segmentierung. Das Sheet ist in 20 mm × 30 mm Einheiten unterteilt und wird an den Schnittmarken sauber mit der Schere getrennt (Teilung an den Schnittmarkern alle 2 cm und 3 cm). Damit planen Sie Flächen nicht nur als Rechteck, sondern passen sie an reale Geometrien an.
-
Formen ausschneiden: Aussparungen für Steckdosen, Kabeldurchlässe oder Befestigungspunkte lassen sich direkt im Raster ausklinken.
-
Rundungen realisieren: Für ovale oder kreisförmige Flächen kann das Sheet treppenförmig und passgenau zugeschnitten werden.
-
Material effizient nutzen: Weniger Verschnitt bei verwinkelten Formen und kleinen Ausschnitten.
Lichtbild und Abstand zum Diffusor
1.200 COB LEDs pro Meter und ein 150° Abstrahlwinkel sorgen dafür, dass die Lichtpunkte schnell „verschmelzen“. Als Planungswert hat sich – je nach Diffusorqualität – ein Abstand zwischen Sheet und Diffusor von ca. 0,5 cm bis 3 cm bewährt. Praxis-Tipp: Vor der Serienmontage ein Teststück aufbauen, dann Abstand final festlegen (Hotspots/Schattierungen zuverlässig ausschließen).
Elektrik: 24 V DC, PWM dimmbar, bis 8 m pro Einspeisung
Das Flex Sheet arbeitet mit 24 V DC (2-polig +/–). Einfarbige Sheets sind per 1-Kanal-PWM Dimmer dimmbar. Für lange Installationen gilt: Bis 8 m sind bei einseitiger Stromzufuhr möglich. Bei längeren Installationen oder sehr großen Flächen ist eine parallele bzw. mehrfache Einspeisung sinnvoll, um Spannungsabfall und Helligkeitsunterschiede zu vermeiden.
Netzteil richtig dimensionieren: Gesamtleistung = Länge (m) × 10,29 W/m. Für einen stabilen Dauerbetrieb empfiehlt sich Reserve (Richtwert: Netzteil nur bis ca. 80% auslasten).
- 24V / 36 W: empfohlen bis ca. 3,2 m Gesamtlänge
- 24V / 72 W: empfohlen bis ca. 6,5 m Gesamtlänge
- 24V / 100 W: empfohlen bis ca. 9 m (ab 8 m: Parallel- oder Mehrfacheinspeisung einplanen)
- 24V / 300 W: empfohlen bis ca. 27 m (ab 8 m: Parallel- oder Mehrfacheinspeisung einplanen)
Montage: vollflächig selbstklebend (3M) und optional verschraubbar
Die Rückseite ist mit 3M Klebeband ausgestattet und damit für eine schnelle, saubere Montage in trockenen Innenbereichen (IP20) geeignet. Wichtig: Oberfläche staubfrei, fettfrei und trocken vorbereiten. Das Sheet vor dem Verkleben vollständig optisch und elektrisch prüfen. Schneiden Sie ausschließlich an den markierten Schnittstellen. Vermeiden Sie Torsion/Verknoten und keine scharfen Knicke; als Richtwert gilt ein Mindest-Biegedurchmesser von ca. 6 cm.
Anschluss & Kabelkonfigurationen (Konfigurator nach Maß-Auswahl)
Nach Auswahl von Fertigungsbreite und -länge erscheint der Konfigurator für die Anschlussvariante. Die Anschlüsse werden fachgerecht verlötet, mit klar erkennbarer Polung (+/–) und mechanisch sauber ausgeführt. Mögliche Optionen am Eingang:
- 15 cm Anschlusskabel mit DC-Buchse 5,5/2,5 (angelötet) – Plug-and-Play, wenn Ihr Netzteil/Controller mit DC-Stecker arbeitet
- Flachkabel als Meterware mit offenen Kabelenden (angelötet) – ideal für Klemmen am Netzteil/Dimmer; Kabellänge frei wählbar (Abrechnung pro 1 m)
- Keine Anschlusskabel (Löten erforderlich) – für eigene Stecksysteme oder sehr kompakte Aufbauten (für erfahrene Anwender)
Für modulare Flächen werden – sofern technisch sinnvoll – vorkonfektionierte Schnellverbinder eingesetzt (Standard: ca. alle 50 cm). Bei sehr kurzen Zuschnitten bzw. kleinen Flächen kann die Fertigung ohne Schnellverbinder erfolgen.
Lieferumfang, Fertigung und Toleranzen
Sie erhalten ein COB LED Flex Sheet als Maßanfertigung im gewünschten Zuschnitt. Jedes Flex Sheet durchläuft vor dem Versand eine Qualitäts- und Funktionsprüfung. Die fertigungsbedingte Längentoleranz beträgt ±0,2 cm. Bitte beachten Sie: Es handelt sich um eine kundenspezifische Sonderanfertigung; die verfügbaren Längen-/Zuschnittschritte werden durch die Segmentierung (Rastermaß) der Platine vorgegeben.
